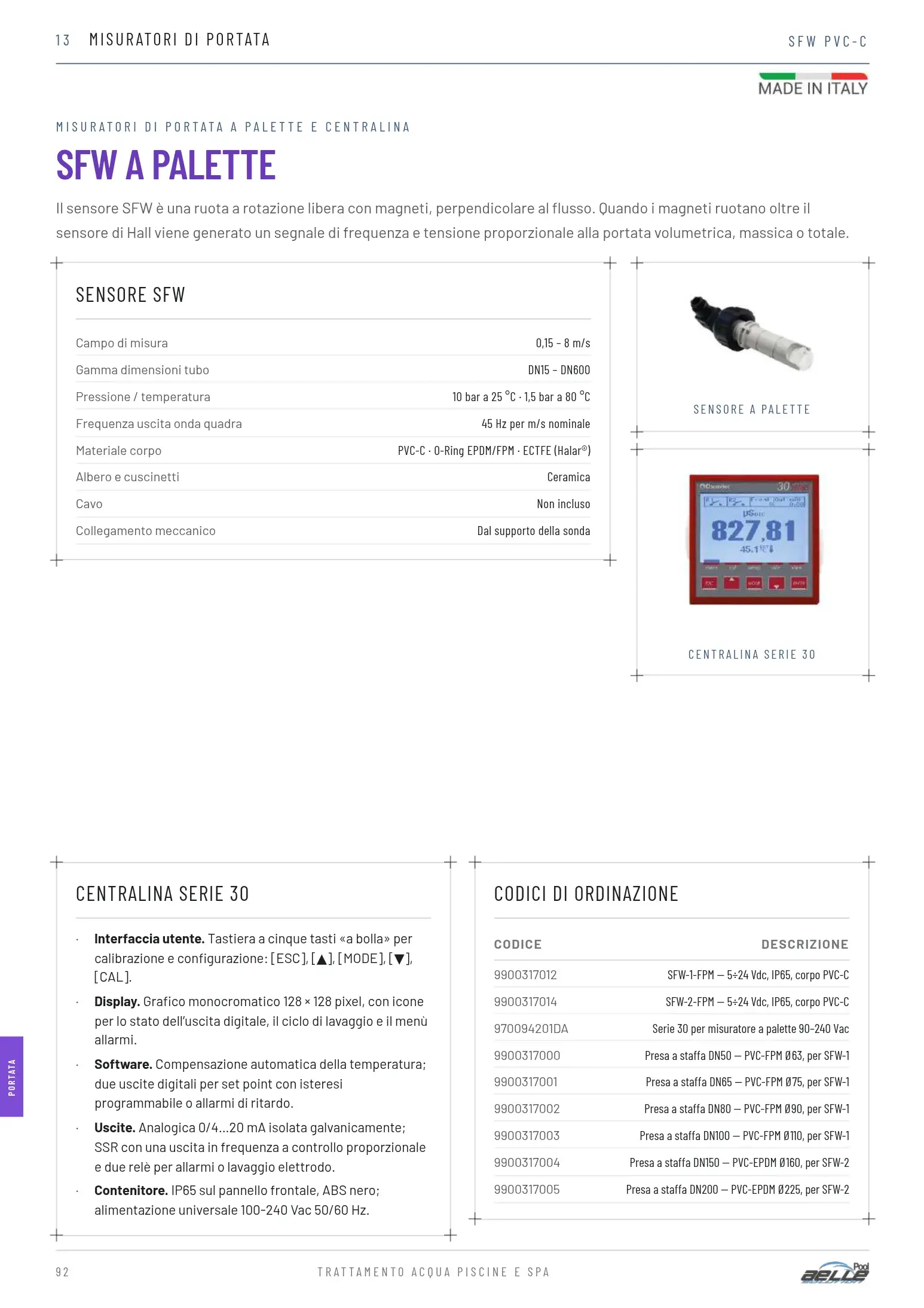

13 · Misuratori di portata
SFW a palette
Sensore a palette e centralina
Ruota con magneti perpendicolare al flusso: il sensore di Hall genera un segnale proporzionale alla portata volumetrica, massica o totale.
Applicazioni: Misura portata in linea
Caratteristiche
- Ruota libera con magneti e sensore di Hall

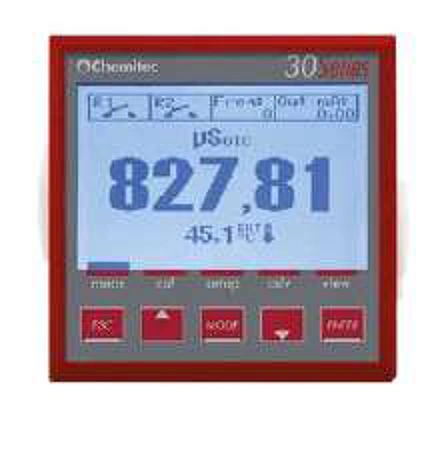

- Abbinabile a centralina Serie 30 con compensazione e 2 set point
Dati tecnici
| Materiale | PVC-C |
|---|---|
| Principio | Sensore di Hall |
| Campo | 0,15 – 8 m/s |
| Tubazioni | DN15 – DN600 |
| Pressione | 10 bar a 25 °C · 1,5 bar a 80 °C |
| Uscita | 45 Hz per m/s |
| Materiali | PVC-C, EPDM/FPM, ECTFE · cuscinetti in ceramica |
Scheda tecnica
